產品描述：

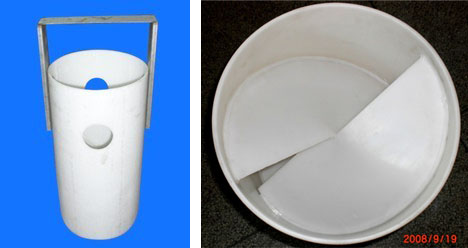

螺旋式曝氣器是在常用的螺旋曝氣器，散流式曝氣器，金山型曝氣器的基礎上引進研製、改進的一種新型曝氣裝置，該產品具有結構簡單、重量輕、氧利用率高，不易堵塞和安裝方便等特點。
HNBQ-300、315、420型係列固定螺旋曝氣器是核工業部第二研究設計院參考國外同類型曝氣器設計結合我國實際情況選用PP或玻璃鋼材質製造的。
固定雙螺旋曝氣器經北京建築工程學院清水充氧試驗 ，證明其主要技術性能均達到或接近國外同類產品的指標。
1982年6月由核工業部科技核電局在北京召開鑒定會 ，通過新產品技術鑒定，一致認為：固定螺旋曝氣器工藝運行阻力小，布氣均勻 、氧轉移效率和動力效率較高、節省電能、並具有結構簡單、安裝使用方便、不易堵塞、耐腐蝕等優點，是國內外比較先進的一種曝氣充氧裝置。
固定螺旋曝氣器在天津第五木材廠、北京焦化廠、北京光華染織廠（引進日本東麗公司嗓螺旋曝氣器）、上海市東區汙水處理廠、黑龍江尚誌縣葦河人造纖維板廠、深圳高上步汙水處理廠等單位投入生產運行，都取得較好效果。當水深3.0米時,與穿孔管相比，處理效果可提高15-20%或節電20%左右；當水深5.0米時，兩者達到同樣處理效果，固定螺旋曝氣器比穿孔管節電30-40%。 同時該曝氣裝置經國內生產運行六年，並未發生堵塞現象，運行效果良好。
鑒於上述情況，該裝置在國內外已廣泛應用於紡織、印染、合成纖維、焦化、木材、食品、 輕工、石油化工，農藥等工業廢水和城市汙水處理。
二、工作原理
曝氣設備又稱高效攪拌曝氣筒、增氧攪拌裝置，在廢水處理領域，固定螺旋曝氣器已得到廣泛應用，由於其功能主要偏重於曝氣功能，固螺旋板一般由2節組成。
設備特點：
1、由於壓縮空氣在曝氣筒中呈螺旋線上升，極大延長了界麵接觸時間，氣水混合效率高。
2、螺旋上升的壓縮空氣不斷撞擊曝氣筒壁，形成無數微氣泡，使氣、液接觸界麵的麵積增加。
3、氣泡以約1.2米/秒的速度高速旋轉，形成最大的湍流動，尤其在廢水處理係統中，這種湍流使得池底的水與池麵的水得到充分的混合。
4、整個裝置全部由固定部件組成，沒有任何轉動機械，加上氣體的旋轉速度快，磨擦阻力小，因此，投入運行後，沒有維護工作量。
5、壓縮空氣通過輸氣管路送至曝氣筒底部從布氣管中噴出，形成氣泡，在直立的曝氣筒內，氣泡上升，使水流動，水、氣混合在螺旋板導流下，呈現螺旋狀盤旋上升，氣液混合，劇烈擾動。由於壓縮空氣源源不斷地噴出，一方麵產生噴射作用；另一方麵，隨著氣泡的上升、撞擊，液體環繞沸騰，達到最大的攪拌效果。
三、主要設計要點：
（1）、固定螺旋曝氣器國內多用於活性汙泥法，適用於推流式和完全混合型曝氣池，一般推流式運行效果更好。同時也可用於調節池的預曝氣，防止大顆粒泥沙的沉積。
（2）、為提高曝氣器的充氧效率，曝氣池實際水深最好4.0米以上，同時為了節約用地，減少動力費用，可在曝氣器底部增加導流筒，以加強汙泥回流提升作用。導流筒高度可采用0.5～1.0米，如有實際試驗數據，導流筒也可考慮加長。導流筒吸口離池盡量減少，一般為250～300毫米。當調節池和曝氣池水深較淺（2.5～3.0米），可選用ф315型或ф420型二節雙螺旋曝氣器。
（3）每個曝氣器服務麵積：單螺旋3-5米2個，ф315型雙螺旋為3-6米2個，ф420型雙螺旋和三螺旋為4-8米2/個（一般城市汙水為6-8米2/個，工業廢水為4-6米2/個）。離池邊1-1.5米。
曝氣器設置數量：主要根據曝氣池水深，有效容積和空氣量等因素綜合考慮確定。
（4）每個曝氣需氣量為0.5-1.3米3/分，應根據原水中BOD5含量計算，城市汙水一般為0.5-1.0米3/分1個，工業廢水為0.7-1.3米３/分1個。曝氣器阻力歲空氣量而變化，不大於250毫米水柱，所以鼓風機的風壓可參考表選擇。
（5）空氣管設計應考慮聯成環網，每根支管設二個為好，並設有閥門，便於調節空氣量。空氣管設計流速：幹管為10-15米/秒，支管為5米/秒。
（6）為防止活性汙泥在空氣管道內沉積，引起管道堵塞，可在配氣管末端加一個90℃彎頭，管頂端朝池底方向開一個直徑ф10毫米的小孔，以便排出沉積物。 雙螺旋和三螺旋曝氣器一般每台由三節組成，如水深較 淺（2.5-3.0米）也可采用二節單螺旋曝 氣器每台由五節組成,為一個圓柱形通道（又稱單通道），雙螺旋曝氣器每節有二個園柱形通道（又稱二通道）, 三螺旋曝氣器則有三個圓柱形通道（又稱三通道）。每個通道內均有180°扭曲的固定螺旋葉片，在同一節螺旋中時片的旋轉方向相同 ，相鄰兩節中的螺旋葉片旋轉方向相反。曝氣器節與節之間的圓柱形通道相錯90°或60°，雙螺旋和三螺旋均有橢圓形過渡室,用以收集，混合和分配流體。每台曝氣器由一對角鋼架支承。
曝氣器安裝在水中，無轉動部件，空氣從曝氣器底部進入，氣泡經旋轉、徑向混合、反向旋轉從而多次被切割，氣泡不斷變小，氣液不斷滲混，接觸麵積不斷增加，很有利於氧的轉移。同時應氣水混合液密度變小 ，可形成較大的上升流速和提升作用。使曝氣器周圍的水向池底流動，造成水流大循環。
四、工作原理
曝氣設備又稱高效攪拌曝氣筒、增氧攪拌裝置，在廢水處理領域，固定螺旋曝氣器已得到廣泛應用，由於其功能主要偏重於曝氣功能，固螺旋板一般由2節組成。
設備特點：
1、由於壓縮空氣在曝氣筒中呈螺旋線上升，極大延長了界麵接觸時間，氣水混合效率高。
2、螺旋上升的壓縮空氣不斷撞擊曝氣筒壁，形成無數微氣泡，使氣、液接觸界麵的麵積增加。
3、氣泡以約1.2米/秒的速度高速旋轉，形成最大的湍流動，尤其在廢水處理係統中，這種湍流使得池底的水與池麵的水得到充分的混合。
4、整個裝置全部由固定部件組成，沒有任何轉動機械，加上氣體的旋轉速度快，磨擦阻力小，因此，投入運行後，沒有維護工作量。
5、壓縮空氣通過輸氣管路送至曝氣筒底部從布氣管中噴出，形成氣泡，在直立的曝氣筒內，氣泡上升，使水流動，水、氣混合在螺旋板導流下，呈現螺旋狀盤旋上升，氣液混合，劇烈擾動。由於壓縮空氣源源不斷地噴出，一方麵產生噴射作用；另一方麵，隨著氣泡的上升、撞擊，液體環繞沸騰，達到最大的攪拌效果。
五、技術參數
1.風壓：當廢水池深度≤4m，則所用風壓不小於50KPa；當廢水池深度在4~6m之間，則所用風壓不小於70KPa。
2.耗氣量：每隻φ310裝置耗氣量約30Nm3/h。
3.空氣管的選用：空氣管的選用按空氣流速5m/s計算。
4.服務麵積：每隻φ310裝置服務麵積7-9m2。
5.設備安裝：裝置底部與池底距離約150－300mm，安裝方式有兩種，一種是在池底預埋底腳螺栓，另一種是將裝置安於混凝土塊上，隨混凝土塊一起調整。
六、適用範圍
1.適用範圍：
（1）城市汙水和各種工業廢水的活性汙泥法處理。
（2）在已經運行的曝氣池效率不高時，則可改用曝氣器，提高處理能力和效果 。
（3）可用於汙水調節池的預曝器，防止大顆粒泥沙沉積，並可去除部分有機物質。
（4）可用於汙染比較嚴重的天然池塘和河流的曝氣進行水體淨化處理。
